二氧化碳激光切割機由激光器、聚焦系統、機械系統和電氣系統組成

如圖1所示

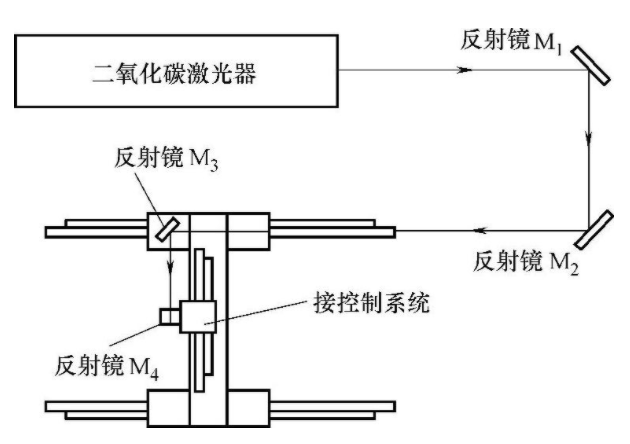

圖1二氧化碳切割裝置

      (1 )激光器適于產用的大功率激光設備額定連續輸出功率達20kW。 它利用激光氣體的快速流動,帶走激光腔體內的廢熱。這種激光器的典型電-光轉換效勒10% ~ 15% ,有效地帶走廢熱對于保證連續工作是很重要的。為使工作成本最低,采用氣液熱交換器,并使氣體介質通過該系統再循環。于需要連續不斷散熱和需要補充少量激光氣體,以防止CO2和N2在放電時分解而產生的污染積累,因此要消耗少量氣體。

       (2 )聚焦系統其作用是把激光束通過光學系統精確地聚焦至工件上,同時還具有調節焦點位置和觀察顯示的功能。CO2激光器輸出的激光,要用鍺單晶、砷化鎵等制造的光學透鏡才能通過。為減少表面反射需鍍增速膜。激光在從激光器發出到加工工件,分為內光路與外光路,激光在激光器里振蕩產生激光,稱為內光路。在激光器發出后的光路,稱為外光路。外光路系統采用鍍鈑射鏡及砷化鎵聚焦透鏡組成。反射鏡可以通過附帶的調節裝置對角度進行任意調節。聚焦透鏡裝置在切割頭內,通過調節裝置可以調節焦點位置。在激光熱敏紙上,激光光斑需要面積一致,可達到加工要求,調整完畢后還要安裝激光噴嘴,調整透鏡,使激光在切割工件時不偏移。

       (3 )電氣系統電氣系統包括激光器電源和控制系統兩部分,其作用是供給激光器能量( CO2激光器的高壓直流電源)和對輸出方式(如連續或脈沖、重復頻率等)進行控制。此外,工件或激光束的移動大多采用CNC控制。系統是由微處理機、接口電路、顯示器驅動系統和電源等組成。微處理機是采用適合于工業環境的工業控制計算機。系統具有可靠性好、抗干擾能力強、功能齊全等特點。為了實現聚焦點位置的自動調整,尤其當激光切割的工件表面不平整時,需采用焦點自動跟蹤的控制系統，它通常用電感式或電容式傳感器來實時檢測,通過反饋來控制聚焦點的位置,其控制精度的要求一般為士( 0.05~ 0.005 )mm。

       ( 4 )機械系統機械系統包括切割頭及工作臺兩部分, 其中工作臺固定,切割頭由計算機控制的兩個步進電動機驅動，作平面自由運動，根據控制程序作出各種圖形,對工件進行高精度切割。

以上為引用知乎 現代高效焊接技術部分內容更多關于二氧化碳激光切割機特點的信息可以繼續關注...
